Topologi jaringan mengggambarkan tata letak jaringan atau struktur dari sudut pandang aliran data. Ada yang namanya jaringan bus, dimana semua komputer berbagi dan berkomunikasi melalui satu saluran yang sama. Sedangkan di jaringan bintang, data mengalir melalui satu perangkat yang terpusat. Jenis-jenis topologi jaringan yang umum adalah bus, bintang, cincin, pohon dan mesh. Penjelasanaya sebagai berikut:
- Topologi Bus : Topologi yang paling sederhana dari topologi jaringan . Dalam tipe topologi ini, semua node (komputer serta server) yang terhubung ke kabel tunggal (disebut bus), dengan bantuan konektor antarmuka. Ini kabel sentral adalah tulang punggung jaringan dan dikenal sebagai Bus (demikian nama). Setiap workstation berkomunikasi dengan perangkat lain melalui Bus ini. Sebuah sinyal dari sumber yang disiarkan dan perjalanan ke semua workstation yang terhubung ke kabel bus. Meskipun pesan disiarkan tetapi hanya penerima yang dituju, yang MAC address atau alamat IP pertandingan, menerimanya. Jika alamat MAC / IP dari mesin tidak sesuai dengan alamat yang dituju, mesin membuang sinyal. Sebuah terminator ditambahkan pada ujung kabel pusat, untuk mencegah memantul dari sinyal. Sebuah konektor barel dapat digunakan untuk memperluasnya. Di bawah ini saya telah memberikan diagram dasar dari topologi bus dan kemudian telah membahas keuntungan dan kerugian dari Bus Topologi Jaringan
- Topologi Ring/Cincin : Dalam Topologi Ring, semua node yang terhubung satu sama lain-sedemikian rupa sehingga mereka membuat loop tertutup. Setiap workstation terhubung ke dua komponen lainnya di kedua sisi, dan berkomunikasi dengan kedua tetangga yang berdekatan. Data perjalanan di seluruh jaringan, dalam satu arah. Mengirim dan menerima data berlangsung dengan bantuan TOKEN.Passing Token : Token berisi sepotong informasi yang bersama dengan data yang dikirim oleh komputer sumber. Token ini kemudian melewati ke node berikutnya, yang memeriksa apakah sinyal dimaksudkan untuk itu. Jika ya, menerima dan melewati kosong untuk masuk ke jaringan, atau melewati tanda bersama dengan data ke node berikutnya. Proses ini berlanjut sampai sinyal mencapai tujuan yang diinginkan.Node dengan Token adalah orang-orang hanya diperbolehkan untuk mengirim data. Node lain harus menunggu token kosong untuk menjangkau mereka. Jaringan ini biasanya ditemukan di kantor-kantor, sekolah, dan bangunan kecil.

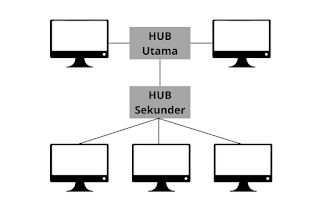

- Topologi Tree/Pohon : Pohon Topologi mengintegrasikan karakteristik Star dan Topologi Bus. Sebelumnya, kita melihat bagaimana di Physical Bintang Topologi jaringan, komputer (node) yang terhubung oleh satu sama lain melalui hub pusat. Dan kita juga melihat di Bus Topologi, kerja perangkat stasiun dihubungkan oleh kabel umum yang disebut Bus. Setelah memahami dua konfigurasi jaringan, kita dapat memahami topologi pohon yang lebih baik. Dalam Topologi Pohon, jumlah jaringan bintang yang terhubung dengan menggunakan Bus. Ini kabel utama tampaknya seperti batang utama pohon, dan jaringan bintang lain sebagai cabang. Hal ini juga disebut Expanded Topologi Star. Protokol Ethernet umumnya digunakan dalam tipe topologi ini. Diagram di bawah ini akan membuat jelas.
- Topologi Star/Bintang : Semua komponen jaringan yang terhubung ke perangkat pusat yang disebut "hub" yang mungkin hub, router atau switch. Tidak seperti Bus topologi (dibahas sebelumnya), di mana node yang terhubung ke kabel utama, di sini semua workstation yang terhubung ke perangkat sentral dengan koneksi point-to-point. Jadi dapat dikatakan bahwa setiap komputer tidak langsung terhubung ke setiap node lain dengan bantuan "hub".Semua data pada topologi star melewati perangkat sentral sebelum mencapai tujuan. Hub bertindak sebagai persimpangan untuk menghubungkan node yang berbeda hadir dalam Jaringan Star, dan pada saat yang sama mengelola dan mengontrol seluruh jaringan. Tergantung pada perangkat pusat digunakan, "hub" dapat bertindak sebagai repeater atau penguat sinyal. Perangkat pusat juga dapat berkomunikasi dengan hub lain dari jaringan yang berbeda. Unshielded Twisted Pair (UTP) Kabel Ethernet digunakan untuk menghubungkan workstation ke node pusat.
- Topologi Mesh: Topologi mesh memperkenalkan konsep rute. Berbeda dengan topologi lainnya, pesan yang dikirim pada jaringan mesh dapat mengambil salah satu dari beberapa jalur yang mungkin dari sumber ke tujuan. Seperti topologi cincin, meskipun ada dua jalur kabel, pesan hanya bergerak dalam satu arah. Beberapa WAN, terutama internet, menggunakan routing mesh. Setiap perangkat yang terhubung satu sama lain pada jaringan mesh disebut sebagai jaring penuh. Jaringan mesh parsial juga ada dimana beberapa perangkat hanya terhubung secara tidak langsung ke perangkat lain.
Topologi tetap menjadi bagian penting dari teori desain jaringan. Anda bisa membangun jaringan untuk rumah atau bisnis kecil, tanpa harus memahami perbedaan antara desain bus dan desain bintang. Namun paling tidak, jika Anda familiar dengan standar topologi, akan memberikan pemahaman yang lebih baik tentang konsep jaringan seperti hub, siaran, dan rute.
