Assalamu’alaikum wr.wb, Selamat pagi sobat semuanya, kali ini saya akan membuat sebuah konfigurasi Router Static dengan menggunakan 4 Router sekaligus, dan dipraktekkan dengan meggunakan simulator Cisco Paket Tracer, berikut dibawah ulasanya.

Pertama adalah menyiapkan Alat dan Bahannya:

• Laptop/PC
• Cisco paket trecer

Langkah kerjanya sebagai berikut:
1.  Pertama,buatlah topologi terlebih dahulu:

• 4 router
• 2 pc
• Kabel cross  & Serial DCE

	FA0/0	FA1/0	SE2/0
PC 0	192.168.50 2
PC 1	192.168.100.2
ROUTER 0	192.168.10.1	192.168.100.1
ROUTER 1	192.168.10.2	192.168.20.1	192.168.30.1
ROUTER 2	192.168.20.2	192.168.40.1
ROUTER 3	192.168.40.2	192.168.50.1	192.168.30.2

2. Kedua, kita setting ip pada masing-masing pc dengan ip yang telah dituliskan diatas

3. Selanjutnya, kita lakukan konfigurasi pada setiap router

Router 0

Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#ip address 192.168.10.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exRouter(config)#int fa1/0Router(config-if)#ipa address 192.168.100.1 255.255.255.0Router(config-if)#ip address 192.168.100.1 255.255.255.0Router(config-if)#no shutdown
Router(config-if)#ex

 §  Router 1

Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#ip address 192.168.10.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exRouter(config)#int se2/0Router(config-if)#ip address 192.168.30.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exRouter(config)#int fa1/0Router(config-if)#ip address 192.168.20.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#ex

Router 2

Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#ip address 192.168.20.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exRouter(config)#int fa1/0Router(config-if)#ip address 192.168.40.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#ex

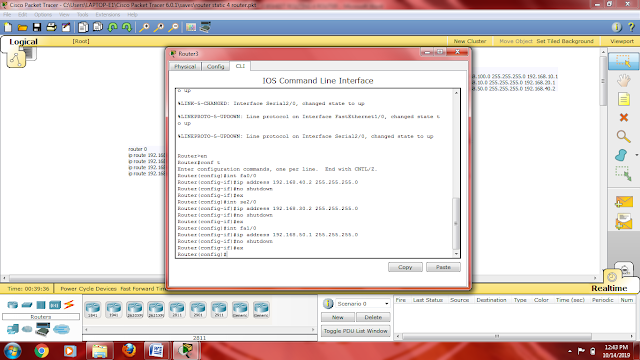

Router 3

Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#ip address 192.168.40.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exRouter(config)#int se2/0Router(config-if)#ip address 192.168.30.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exRouter(config)#int fa1/0Router(config-if)#ip address 192.168.50.1 255.255.255.0Router(config-if)#no shutdown
Router(config-if)#ex

Kemudian lakukan proses Routing  pada setiap Router

Router 0

Router>enRouter#conf tRouter(config)#ip route 192.168.20.0 255.255.255.0 192.168.10.2Router(config)#ip route 192.168.30.0 255.255.255.0 192.168.10.2Router(config)#ip route 192.168.40.0 255.255.255.0 192.168.10.2Router(config)#ip route 192.168.50.0 255.255.255.0 192.168.10.2

Router 1

Router>enRouter#conf tRouter(config)#ip route 192.168.100.0 255.255.255.0 192.168.10.1Router(config)#ip route 192.168.40.0 255.255.255.0 192.168.20.2Router(config)#ip route 192.168.50.0 255.255.255.0 192.168.30.2

Router 2

Router>enRouter#conf tRouter(config)#ip route 192.168.100.0 255.255.255.0 192.168.10.1Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1Router(config)#ip route 192.168.50.0 255.255.255.0 192.168.40.2

 Router 3

Router>enRouter#conf tRouter(config)#ip route 192.168.100.0 255.255.255.0 192.168.10.1Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.20.1 Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.40.1

Setelah semuanya selesai dibuat, silahkan lakukan uji coba untuk masing-masing PC, ke semua perangkat yang ada, jika sukses dan berhasil maka tampilannya akan seperti dibawah ini.

Selamat mencoba dan terima kasih atas kunjunganya, jika ada error ataupun tidak berjalan silahkan bisa tulis komentar dibawah yah.
